電磁明渠流量計采用流速面積法，不需修建量水建筑物，通過測量過水斷面面積與斷面流速來求得流量，廣泛應用于明渠引水、水利工程、城市供水、污水處理、農田灌溉等矩形、梯形明渠及涵洞的流量測量。
儀表結構與原理

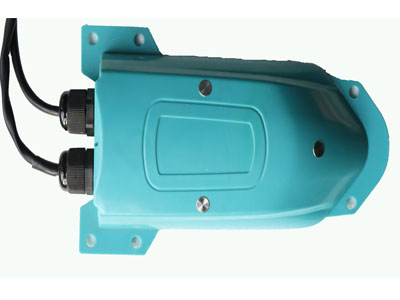

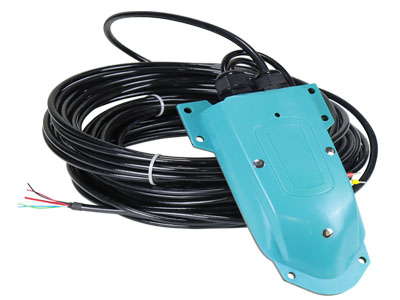

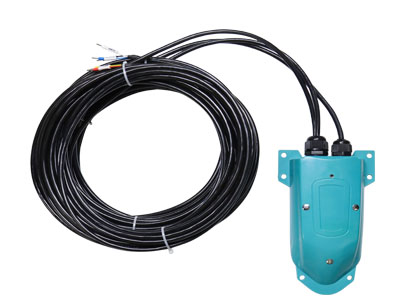

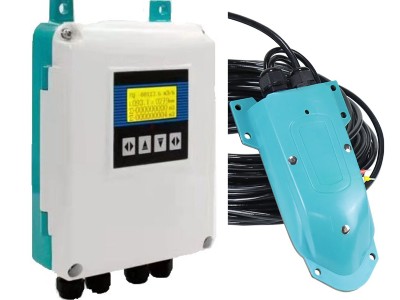

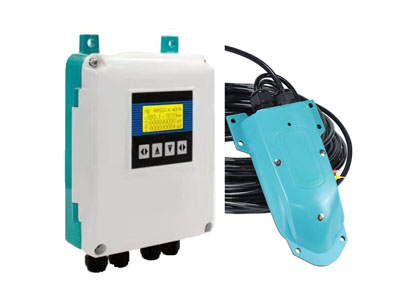

電磁明渠流量計包括流速傳感器、液位計、明渠轉換器以及輔助安裝結構。根據現場需求，可選配太陽能供電系統或者明渠流量無線監控系統。
電磁明渠流量計通過測流速及水位，經過嵌入式處理器計算出流量。流速測量根據法拉第電磁感應定律，通過流速傳感器測得明渠的實時瞬時流速。水位測量可采用超聲波液位計、壓力式液位計、浮球液位計等液位計測得，以超聲波液位計為例，采用超聲波時差法，通過超聲波液位計測得明渠的實時水位高度。電磁明渠流量計轉換器根據預先設定的渠道尺寸以及測得的流速、水位數據，采用流量修正算法，計算得出明渠的實時瞬時流量，并將流量信息顯示在液晶屏上，同時可將流量信息通過通訊接口傳送給二次儀表。
產品特點
1 、標準渠道不需要改造可直接安裝，安裝施工費用低
2 、與傳統堰槽流量計相比，可測更寬的渠道
3 、沒有水頭損失，不受下游壅水影響
4 、測量精度高，不受流體密度、粘度、溫度、壓力和電導率變化的影響
5 、采用液晶背光式顯示，可在直射陽光或者夜晚讀取流量數據
6 、帶多種輸出接口，包括脈沖輸出、頻率輸出、485接口等
7 、具有數據保存功能，可在長期停電的情況下保存設置參數和流量值
8 、兼容性強，可選配太陽能供電系統或者明渠流量無線監控系統
9 、可測量天然的河、溪流量
10 、可測量污水排放渠道或管道(下水道)流量
11 、盲區可調節，屏蔽探頭附近干擾信號
12 、測量范圍大，流量測量不受支流面回水的影響
技術參數
|
結構 |
分體式 |
|
測量范圍 |
流速0.05m/s ～10m/s |
|
渠道水位范圍 |
≤59m
|
|
渠道寬度 |
≤59m
|
|
流速測量精度 |
±0.5%
|
|
水位測量精度 |
±0.2%FS
|
|
電磁明渠流量計整體精度 |
±5%
|
|
環境溫度 |
-20℃～ +50℃ |
|
液晶顯示 |
瞬時流量、累積流量、流速、流量百分比、液位百分比、液位高度、報警信息等。 |
|
輸出 |
脈沖輸出、頻率輸出、
485 接口等 |
|
轉換器供電 |
+24V DC
|
|
功耗 |
≤10W
|
|
傳感器防護等級 |
IP68
|
|
明渠轉換器防護等級 |
IP65
|
|
被測水道類型 |
管道，渠道，天然的溪流、河流 |
