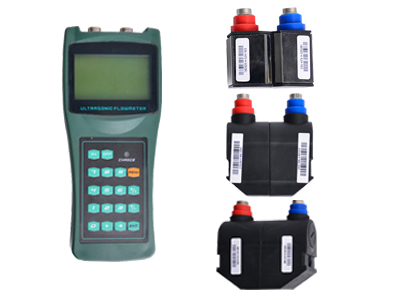

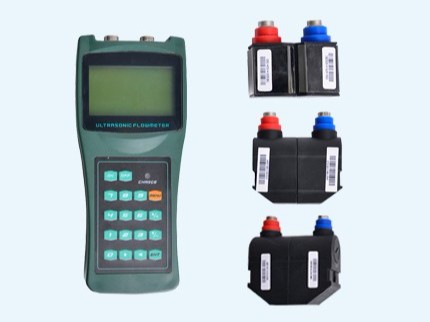

手持式超聲流量計的結構組成
（1）聲波探頭的設置方式。外置式或內置接觸 ）聲波探頭的設置方式。 氣體超聲流量計一般采用將接收和發射換能 器插入管內至內壁邊緣。 器插入管內至內壁邊緣。
（2）聲波的接收方式。 ）聲波的接收方式。 直射式： ① 直射式：直接接收發射探頭的聲波反射式：接收經管壁反射以后的聲波。 ② 反射式：接收經管壁反射以后的聲波。即接 收換能器不是直接接收發射換能器發出的聲波， 收換能器不是直接接收發射換能器發出的聲波， 而是接收經管壁一次反射或再次反射回的聲波。
測量管徑范圍：DN25～DN1200
模塊化一體式設計，獨立菜單操作
磁吸式外夾安裝，簡單方便
小巧、輕便、易于使用
LCD背光，4行中英文對照顯示
正負流量測量，累積流量
SD卡功能，880萬組數據存儲（記錄長達512天歷史數據）
變送器防護等級達到IP65，傳感器防護等級達到IP68
鋰離子電磁及通用型電源設計，支持產品全天候使用
技術參數 / Technical parameters
|
技術參數 |
標準HS型 |
標準HM型 |
標準S2型 |
標準M2型 |
標準L2型 |
||||||
|
適用管徑（mm） |
15~100 |
50~700 |
15~100 |
50~700 |
300~6000 |
||||||
|
材質 |
鋁合金 塑料合金 |
||||||||||
|
工作頻率 |
1MHz |
||||||||||
|
常用安裝方法 |
V(N、W)法 |
V、Z法 |
V(N、W)法 |
V、Z法 |
Z法 |
||||||
|
標定 |
整機配對標定 |
||||||||||
|
磁性 |
有 |
||||||||||
|
適用溫度 |
0°C~160°C |
||||||||||
|
防護等級 |
IP65 |
||||||||||
|
外形尺寸 |
200*25*25 |
280*40*40 |
45*30*30 |
71*37*40 |
91*52*44 |
||||||
|
質量（克） |
250 |
1080 |
75 |
259 |
535 |
||||||
|
介質種類 |
水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。 |
||||||||||
|
介質濁度 |
≤20000ppm且氣泡含量小 |
||||||||||
|
適用管材 |
碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里 |
||||||||||
|
管道襯材 |
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等 |
||||||||||
|
信號電纜 |
標準配置：5米*2，可選配10米*2或15米*2 |
||||||||||
產品如何選型 / How to select productss
管道壁厚、外徑，介質
管內流量是否含有雜質
測量介質的溫度
測量介質為氣體時
氣體壓力
合理配置選型

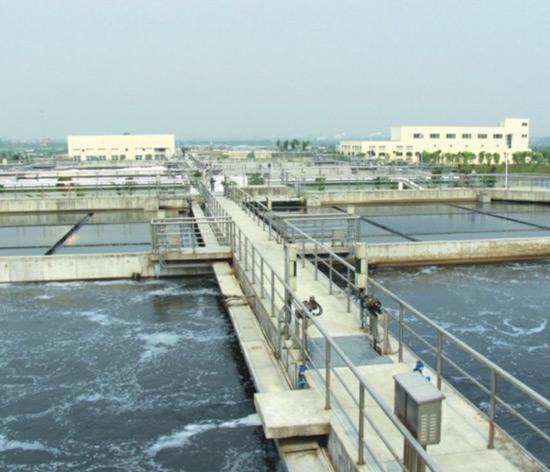

應用于：醫療/衛生，環保/水工業，食品/飲料，化學品檢測，石油/化工。
一臺滿足各類行業流量測量
1、觀察安裝現場管道是否滿足直管段前10D后5D以及離泵30D的距離。(D為管道內直徑)
2、確認管道內流體介質以及是否滿管。
3、確認管道材質以及壁厚(充分考慮到管道內壁結垢厚度)
4、確認管道使用年限，在使用10左右的管道，即使是碳鋼材質，建議也采用插入式安裝。
5、前四步驟完成后可確認使用何種傳感器安裝
6、開始向表體輸入參數以確定安裝距離。
7、非常重要：精確測量出安裝距離。
出廠前一對一標定
3毫米-3米 MT質量法水流量標定裝置
DN800mm-DN2200mm容積法實流檢定裝置
DN3-DN15mm質量法標定裝置
DN65mm-DN300mm 多臺串聯質量法實流標定裝置
